钢材的计算公式,整理好了

来源网络
2024-05-15 / 0 评论 / 0 点赞 / 43 阅读 / 0 字
温馨提示:
本文最后更新于2024-05-15,若内容或图片失效,请留言反馈。 部分素材来自网络,若不小心影响到您的利益,请联系我们删除。
广告 广告

钢材的基本公式

角钢=边长*边厚*0.015

焊管/无缝钢管=(外径-壁厚)×壁厚×0.02466

方管=边长×4×0.00785=周长/3.14

矩形管=(长+宽)×2×壁厚×0.00785

扁钢=宽度*壁厚*0.00785

镀锌扁钢=宽度×壁厚×0.00785×1.06

板材=长度×宽度×厚度×0.00785

花纹板=[厚度×0.0785+0.3]×长度*宽度

六角钢=对边×对边距离×0.0065

八角钢=对边×对边距离×0.0065

不锈钢板=长度×宽度×厚度×7.93

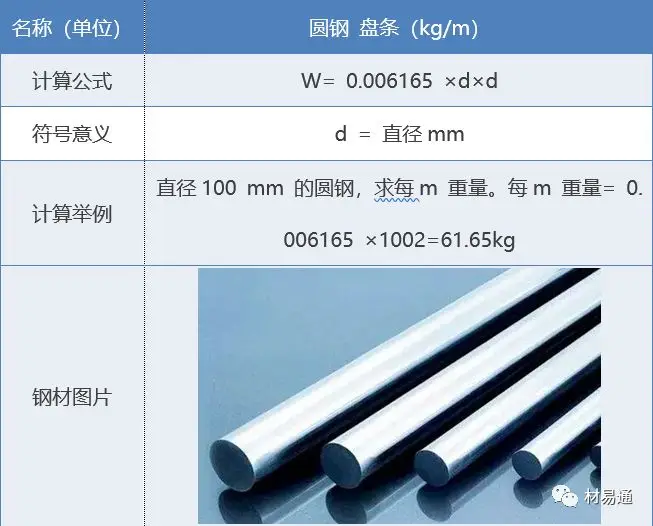

圆钢重量(公斤)=0.00617×直径×直径×长度

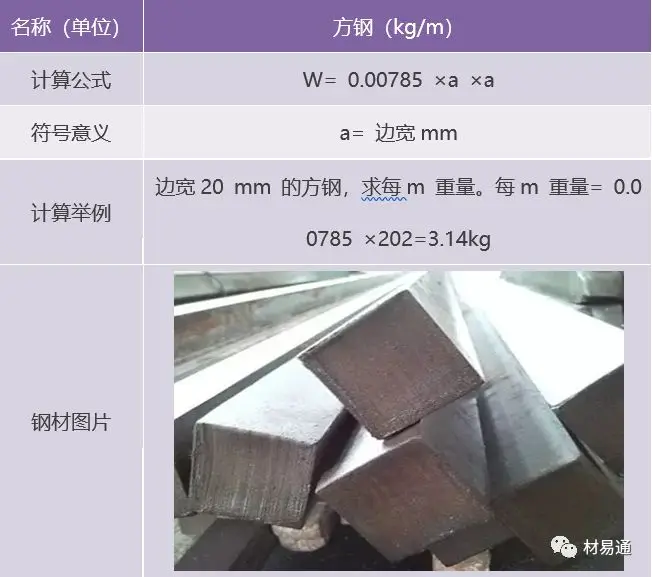

方钢重量(公斤)=0.00785×边宽×边宽×长度

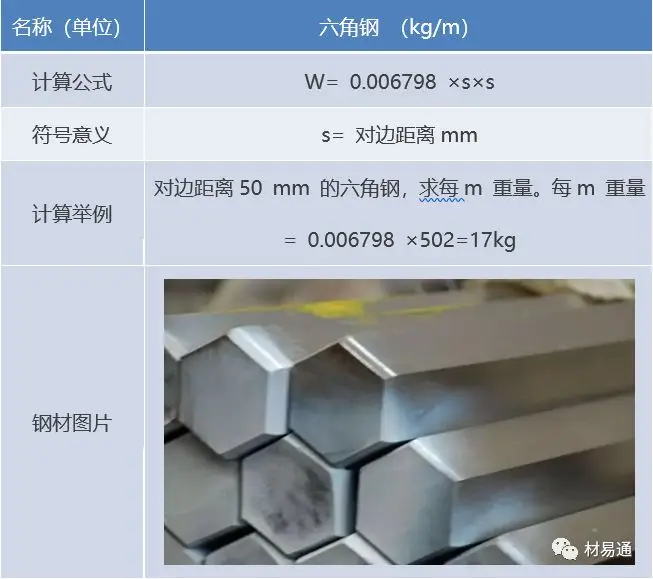

六角钢重量(公斤)=0.0068×对边宽×对边宽×长度

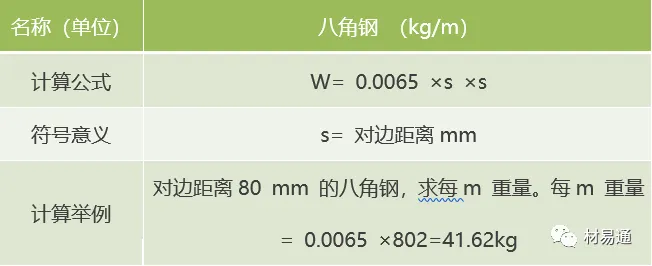

八角钢重量(公斤)=0.0065×对边宽×对边宽×长度

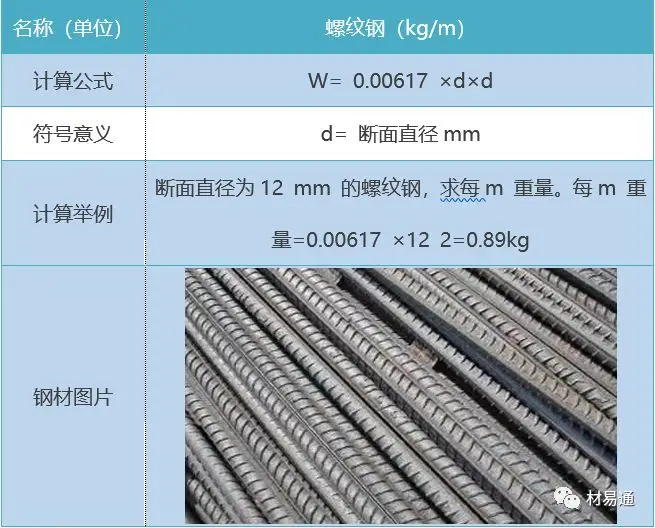

螺纹钢重量(公斤)=0.00617×计算直径×计算直径×长度

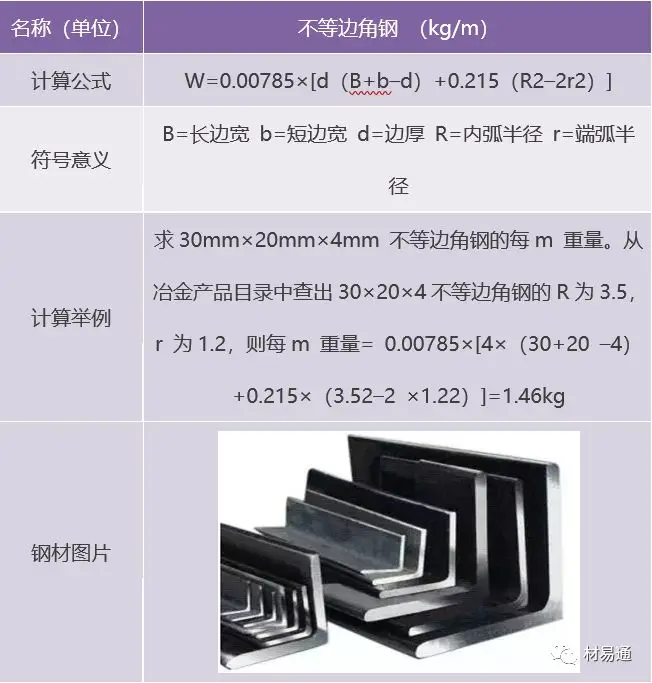

角钢重量(公斤)=0.00785×(边宽+边宽-边厚)×边厚×长度

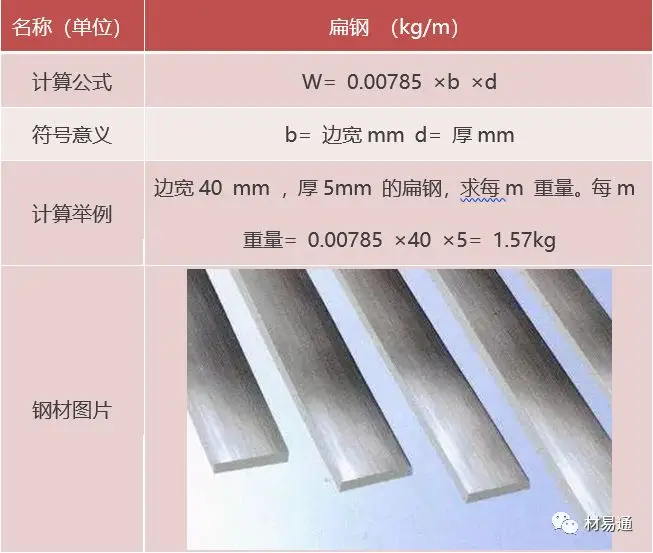

扁钢重量(公斤)=0.00785×厚度×边宽×长度

钢管重量(公斤)=0.02466×壁厚×(外径-壁厚)×长度

01六方体体积的计算

公式 s20.866×H/m/k即对边×对边×0.866×高或厚度

02各种钢管(材)重量换算公式

钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重

其中:π = 3.14,L=钢管长度,钢铁比重取7.8

所以,钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8

* 如果尺寸单位取米(M),则计算的重量结果为公斤(Kg)

钢的密度为:7.85g/cm3(注意:单位换算)

钢材理论重量计算的计量单位为公斤( kg )。

其基本公式为:

W(重量,kg )=F(断面积 mm2)×L(长度,m)×ρ(密度,g/cm3)×1/1000

03各种钢材理论重量计算公式

常 用 数 据

1 米(m)= 3.281 英尺

1 英寸= 25.4 毫米

1 磅= 0.4536 公斤

1 盎司= 28.3 克

1 公斤力= 9.81 牛顿

1 磅力=4.45 牛顿

1 兆帕=145.161 磅 / 英寸

钢的比重(密度):7.8g/cm

不锈钢比重(密度):7.78g/cm

锌比重(密度):7.05g/cm

铝的比重(密度):2.7g/cm

洛氏、布式、维式、努氏硬度之间的换算公式

01努氏硬度→维氏硬度

经实际数据验证,该公式的最大相对换算误差为0.75%,具有较高的参考价值。

02洛氏硬度→维氏硬度

① 此公式用我国公布的黑色金属硬度标准数据进行换算,其HRC误差基本上在±0.4HRC 范围内,其最大误差也仅±0.9HRC,计算的HV误差最大为±15HV。

②  根据不同压头所受应力σHRC=σHV,通过对洛氏硬度与维氏硬度压痕深度关系曲线的分析得出公式

本公式与国家标准实验换算值对照,换算式计算结果与标准实验值之误差为±0.1HRC。

03洛氏硬度→布氏硬度

对布氏压痕和洛氏压痕深度关系进行分析,根据压头的应力σHRC=σHB得出换算公式

计算结果与国家标准实验值对照,换算式计算结果与标准实验值之误差为±0.1HRC。

04布氏硬度→维氏硬度

布氏硬度与维氏硬度的关系,同样根据σHB=σHV得出公式


此公式换算结果与国家标准换算值对照,换算误差为±2HV。

05努氏硬度→洛氏硬度

因为努氏硬度与洛氏硬度的对应曲线类似于抛物线,故由曲线得出近似的换算公式为

此公式比较精确,可以作为使用参考。

连铸常用的计算公式

浇注能力:连铸机每分钟浇注的钢液量

Q=nFVr

Q

连铸机的浇注能力(吨/分钟)

n

流数

F

连铸坯的断面积(m2)

V

拉坯速度(m/min)

r

连铸坯的比重

钢液成坯率

C1=(浇注坯量/钢液浇筑量)×100%

一般为96~98%

连铸坯的合格率

C2=(合格铸坯量/浇注坯量)×100%

一般为96~99%

连铸坯的日有效作业率

C3=(连铸机每日实际浇注时间/24)×100%

连铸机的日产量

Q=24×60×Q×C1×C2×C3

Q

浇注能力(吨/分钟)

钢水收得率

C4=(合格的铸坯量/钢液浇注量)×100%

连铸机的流数

n=G/(F×V×r×T)

n

连铸机的流数

G

盛钢桶容量(t)

F

铸坯的断面积(m2)

V

坯拉速度(m/min)

r

连铸坯的比重(t/m3)(碳素镇静钢7.6,沸腾钢7.4)

T

盛钢桶内钢液允许的浇注时间(min)

盛钢桶内钢液最大允许的浇注时间

T最大=[(lgG-0.2)/0.3]×f

T最大

盛钢桶内钢液最大允许的浇注时间(分钟)

G

盛钢桶容量(吨)

f

质量系数,取决于盛钢桶所允许的温度损失,要求格的钢种取10,要求低钢种取12

拉坯速度

V=K×L/F

V

拉坯速度(m/min)

L

铸坯断面周长(mm)

F

铸坯的断面积(mm2)

K

速度系数(m×mm/) 方坯45~75,板坯45~60,圆坯35~45

中间包的最小容量

G中小=1.3FVrTn

G中小

中间包最小容量(t)

F

铸坯的断面积(m2)

V

拉坯速度(m/min)

r

钢液比重(t/m3) 一般取7.0

T

更换盛钢桶所需时间(t)

n

流数

结晶器倒锥度

εs=(S-S)/S×100%

εs

结晶器倒锥度(%)

S

结晶器下口面积(mm2)

S

结晶器上口面积(mm2)

对于矩形坯和板坯连铸机,铸坯的宽度和厚度方向上的收缩率不一样

结晶器倒锥度计算

ε=(L-L)/L×100%

ε

结晶器边长计算的倒锥度(%)

L

结晶器下口宽边或窄边的长度(mm)

L

结晶器上口宽边或窄边的长度(mm)

结晶器的冷却强度

Q=0.0036Fv

Q

结晶器冷却水量(m3/h)

F

结晶器水缝总面积(mm2) 其中F=B×D

B

结晶器的水缝周长(mm)

D

结晶器水缝断面宽度,取4~5mm

v

冷却水在水缝内的流速,方坯取6~12m/s,板坯取3.5~5m/s

二次冷却段的耗水量

Q=W×G

Q

二冷区耗水量(m3/h)

W

二次冷却强度(升/千克钢)(也叫比水量:所消耗的冷却水量与通过二冷区的铸坯质量的比值。)低碳钢比水量1.0~1.2升/千克钢;中高碳钢,低合金钢比水量0.7~1.0升/千克钢;不锈钢,裂纹敏感钢比水量0.4~0.6升/千克钢;高速钢比水量0.1~0.3升/千克钢

G

连铸机理论小时产量(t/h)

浇注平台温度(盛钢桶开始浇注时,桶内钢液测量的温度)

T=T+△T1+△T2+βt

T

浇注平台温度(℃)

T

中间包内钢液的理论浇注温度(℃)

△T1

中包内钢液初期温度降低值(℃)(与中包预热状态有关,一般10~15℃)

△T2

钢液从盛钢桶到中间包的温度降低值(℃)

β

盛钢桶内自然降温速率(℃/min)

盛钢桶50吨为1.3~1.5℃/min,盛钢桶100吨为0.5~0.6℃/min,盛钢桶200吨为0.3~0.4℃/min,盛钢桶300吨为0.2~0.3℃/min

t

盛钢桶内钢液最大允许浇注时间(min)

连铸浇注温度(中间包内钢液温度)

T=T+a

T

中间包的钢液理论浇注温度(℃)

T

钢液的熔点(℃)

T=1538℃-[88C%+8Si%+5Mn%+30P%+25S%+5Ca%+4Ni%+2Mo%+2V%+1.5Cr%]

a

钢液的过热度(℃)

中包过热度取值范围10~30℃,铸坯断面大的取值高一些
